工業生產中煙氣脫硫工藝（三）

2024/03/23

海水脫硫工藝

煙氣海水脫硫工藝是利用天然海水的堿度實現脫除煙氣中二氧化硫的一種脫硫方法。在脫硫吸收塔內，大量海水噴淋洗滌進入吸收塔內的燃煤煙氣，煙氣中的二氧化硫被海水吸收而除去，凈化后的煙氣經除霧器除霧、經煙氣換熱器加熱后排放。

水膜除塵脫硫

含塵氣體由簡體下部順切向引入，旋轉上升，塵粒受離心力作用而被分離，拋向筒體內壁，被簡體內壁流動的水膜層所吸附，隨水流到底部錐體，經排塵口卸出。水膜層的形成是由布置在筒體的上部幾個噴嘴、將水順切向噴至器壁。這樣，在簡體內壁始終覆蓋一層旋轉向下流動的很薄水膜，達到提高除塵效果的目的。

半干法脫硫工藝

噴霧干燥法脫硫工藝以石灰為脫硫吸收劑，經消化并加水制成消石灰乳。消石灰乳通過泵送入吸收塔內的霧化裝置，被霧化成細小液滴后與煙氣混合接觸，與煙氣中的SO2發生化學反應生成CaSO3，從而脫除煙氣中的SO2。在此過程中，吸收劑帶入的水分迅速蒸發，煙氣溫度降低。脫硫反應產物及未利用的吸收劑以干燥顆粒物形式隨煙氣帶出吸收塔，進入除塵器被收集。經除塵器處理后的煙氣排放。為提高脫硫吸收劑利用率，部分除塵器收集物會(huì )循環用于制漿系統。該工藝可選旋轉噴霧輪霧化或氣液兩相流兩種霧化形式。

工藝流程

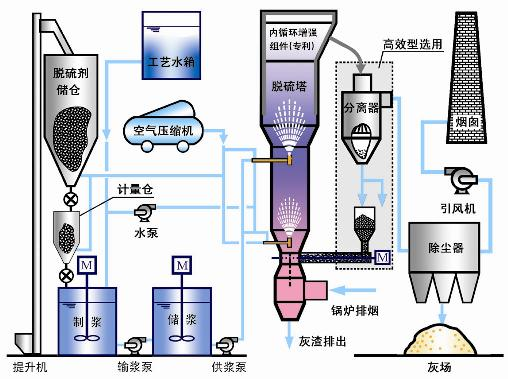

煙氣循環流化床脫硫（CFB-FGD）工藝包含吸收劑制備、吸收塔、脫硫灰再循環、除塵器及控制系統等部分。該工藝通常采用干態消石灰粉作為吸收劑。未經處理的煙氣從吸收塔底部進入，與加入的消石灰、循環灰及水發生反應，脫除煙氣中的SO2等氣體。煙氣中的吸收劑和脫硫灰在通過文丘里管時加速懸浮，形成湍動狀態，強化氣固間的傳熱、傳質。為達到反應溫度，向吸收塔內噴水，使煙氣溫度降至約70℃。煙氣經吸收塔頂部下行進入脫硫除塵器進行氣固分離，除塵后煙氣含塵量不超過30mg/Nm3。大部分細灰及反應混合物返回吸收塔繼續反應，僅少量較粗顆粒作為脫硫副產物排至脫硫灰庫。最終凈化后的煙氣經引風機排入煙囪。

主要特點

該工藝綜合造價低，相當于濕法的75%；維護工作量及費用低，占總投資的1%；電耗占發電量的0.7%～1%；水耗量為濕法水耗的60%左右；設備主要由碳鋼構成，無需考慮防腐；工藝簡單可靠，適應不同燃煤含硫量；對鍋爐負荷適應性強，可快速響應變化；反應過程不產生溫室氣體，完全去除SO3，無廢水排放及二次污染。

需重視的問題

對于改造機組，脫硫除塵器及新增引風機布置困難，占地面積大；脫硫副產物綜合利用需考慮，如處置方式、價格及銷路，特別是脫硫灰中亞硫酸鈣含量過高影響建筑利用；運行鈣硫比高，脫硫劑利用率低，尤其對于高硫煤；脫硫系統在干態下運行磨損嚴重，特別是文丘里管部分；脫硫劑采用生石灰價格較高，不易保存；制備脫硫劑對自然生態有一定影響。

干法脫硫

干法煙氣脫硫采用粉狀或粒狀吸收劑、吸附劑或催化劑脫除煙氣中的SO2。其優點包括工藝簡單、無污水污酸處理問題、能耗低、凈化后煙氣溫度高有利于排氣擴散、不產生“白煙”現象、凈化后煙氣無需二次加熱、腐蝕性??；但脫硫效率較低，設備龐大、投資及占地面積大，操作技術要求高。
